Lembar Kerja Peserta Didik (LKPD) menggunakan PhET Circuit Construction Kit: DC:

بِسْــــــــــــــــمِ اﷲِالرَّحْمَنِ اارَّحِيم

Mata Pelajaran: Fisika

Kelas/Semester: XII / Ganjil

Materi: Rangkaian Listrik

Topik: Simulasi Rangkaian Listrik Sederhana Menggunakan PhET Circuit Construction Kit: DC

Alat/Software: PhET Circuit Construction Kit: DC

A. Tujuan Pembelajaran

1. Siswa dapat memahami konsep dasar rangkaian listrik seri dan paralel.
2. Siswa dapat merangkai komponen listrik secara virtual menggunakan PhET.
3. Siswa dapat mengukur besar arus, tegangan, dan hambatan pada rangkaian listrik sederhana.
4. Siswa dapat membandingkan hasil simulasi dengan teori rangkaian listrik.

B. Alat dan Bahan

1. Laptop/Komputer dengan akses internet.
2. Aplikasi/situs PhET Circuit Construction Kit: DC.
3. Kalkulator.
4. Buku catatan.

C. Petunjuk Penggunaan Simulasi PhET

1. Buka aplikasi/situs PhET Circuit Construction Kit: DC.
2. Pilih mode "Lab" untuk mulai merangkai rangkaian listrik.
3. Seret dan letakkan komponen listrik seperti baterai, resistor, kabel, dan lampu ke area kerja.
4. Hubungkan komponen menggunakan kabel hingga membentuk rangkaian lengkap.
5. Gunakan "Voltmeter" dan "Ammeter" dari menu alat ukur untuk mengukur tegangan dan arus.

D. Langkah Kerja

Aktivitas 1: Membuat Rangkaian Seri

1. Rangkailah sebuah rangkaian seri dengan komponen:

   • 1 baterai (9V).
   • 2 resistor dengan nilai yang berbeda.
   • 1 lampu.

2. Hubungkan komponen dengan benar sehingga membentuk rangkaian seri.

3. Ukurlah:

   • Tegangan total (V total) menggunakan voltmeter.
   • Tegangan di setiap resistor (V1 dan V2).
   • Arus yang mengalir dalam rangkaian (I).

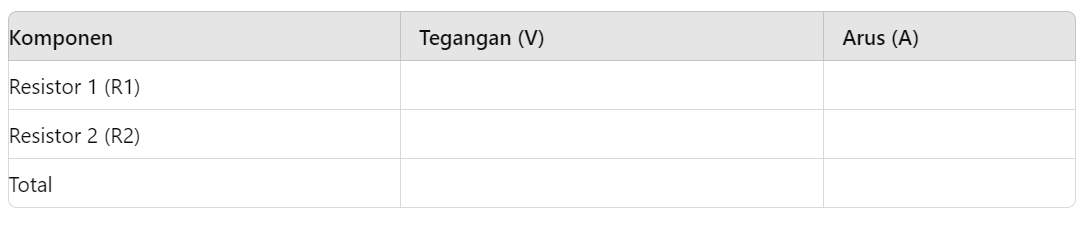

4. Catat hasil pengukuran di tabel berikut:



5. Hitung hambatan total (R total) menggunakan hukum Ohm:
   $I_{total}=\frac{V_{total}}{R_{total}}$

6. Bandingkan hasil perhitungan dengan teori rangkaian seri.

Aktivitas 2: Membuat Rangkaian Paralel

1. Rangkailah sebuah rangkaian paralel dengan komponen:

   • 1 baterai (9V).
   • 2 resistor dengan nilai yang berbeda.

2. Hubungkan komponen dengan benar sehingga membentuk rangkaian paralel.

3. Ukurlah:

   • Tegangan total (V total) dan tegangan di setiap cabang (V1 dan V2).
   • Arus di setiap cabang (I1 dan I2) dan arus total (I total).

4. Catat hasil pengukuran di tabel berikut:

5. Hitung arus total menggunakan hukum Ohm untuk rangkaian paralel:
   $I_{total} = \frac{V_{total}}{R_{total}}$

E. Pertanyaan Reflektif

1. Apa perbedaan antara tegangan dan arus dalam rangkaian seri dan paralel?
2. Bagaimana perbedaan nilai hambatan total pada rangkaian seri dan paralel?
3. Apakah hasil pengukuran menggunakan simulasi sesuai dengan teori? Jelaskan!
